Hvernig á að leysa EMI hávaða í að skipta um straumbreytur

Það eru tvær tegundir af EMI hávaða við inntak straumbreytisins: algengt-hamshljóð og mismunadrifið-hamshljóð. EMI hávaði sem er á milli AC-inntakslínanna (100–240V) og jarðar er vísað til sem algengs-hamshljóðs. Það má líta á það sem truflunarmerki sem sent er meðfram AC inntakslínunum með jöfnum möguleika og sama fasa. Á hinn bóginn er EMI hávaði sem er á milli AC inntakslínanna kallaður mismunadrifshamur-hamshljóð, sem hægt er að skoða sem truflunarmerki sem er sent með 180-gráðu fasamun milli AC inntakslínanna. Algengur-hamur hávaði er truflunarstraumurinn sem flæðir frá AC-inntakslínunum til jarðar, en mismunadrifshamur-hávaði er truflunarstraumurinn sem flæðir á milli AC-inntakslínanna. Leið EMI hávaða á hvaða inntakslínu sem er fyrir straumbreytibreyti er hægt að tákna í skilmálar af algengum-ham og mismunadrifsham hávaða, og hægt er að meðhöndla þessar tvær tegundir EMI hávaða sem sjálfstæða EMI uppsprettur sem bæla þarf sérstaklega.

Ýmsar gerðir af hávaða eru til í bæði 220V/50Hz riðstraumsnetum og 115V/400Hz riðstraumsröðlum. Raflínur eru aðalleiðin fyrir EMI til að komast inn og út úr rafeindabúnaði. Í gegnum rafmagnslínurnar geta truflanir frá rafkerfinu farið inn í straumbreytinn, sem truflar eðlilega virkni hans. Að sama skapi er einnig hægt að senda truflun sem myndast af straumbreytinum til baka til rafkerfisins í gegnum raflínur, sem veldur truflunum á öðrum raftækjum sem tengd eru við netið. Til að koma í veg fyrir báðar aðstæður verður að setja upp lág-síu við inntak straumbreytisins. Þessi sía leyfir aðeins notkunartíðni búnaðarins (50Hz, 60Hz eða 400Hz) að fara í gegnum, á sama tíma og hún býður upp á verulega dempun fyrir hærri-truflunum. Þessi tegund af síu, sem er sérstaklega hönnuð til að skipta um rafmagnsmillistykki, er kölluð EMI inntakssía.

EMI sían í straumbreyti sem skiptist á bælir bæði mismunadrifsstillingu og algengri-stillingartruflun. Hins vegar, vegna mismunandi uppbyggingar hringrásar, er magn bælingar fyrir mismunadrifs-ham og algenga-ham truflun mismunandi. Þess vegna innihalda tækniforskriftir síunnar mismunalegt-haminnsetningartap og algengt-haminnsetningartap. Nema sérstaklega sé tekið fram að það sé leyfilegt fyrir ójarðaða notkun, verða allar aflsíur að vera jarðtengdar, þar sem algengu-hjáveituþéttarnir í EMI síunni virka aðeins á áhrifaríkan hátt þegar þær eru jarðtengdar.

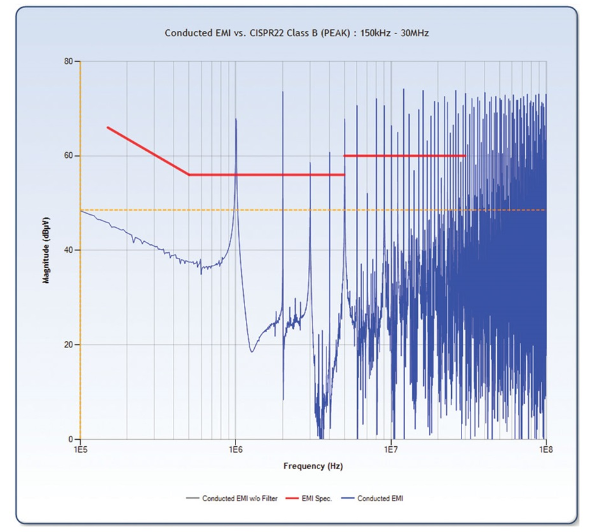

Rafmagnsbreytirinn sjálfur er einnig uppspretta EMI truflana. Meðan á aflbreytingu stendur starfar straumbreytirinn í skiptaástandi, sem gerir hann að sterkum uppsprettu EMI hávaða. Mynduð EMI hávaði nær yfir breitt tíðnisvið og hefur mikinn styrk. Þessi EMI hávaði mengar einnig rafsegulumhverfið með geislun og leiðni og hefur þar með áhrif á eðlilega notkun annarra rafeindatækja.

Til viðbótar við aflbreytingarrásina inniheldur innri uppbygging straumbreytisins akstursrásir, stjórnrásir, verndarrásir og inntaks-/úttaksstigsgreiningarrásir. Þessar rafrásir eru fyrst og fremst samsettar úr almennum-samþættum rafrásum eða sérhæfðum. Þegar EMI hávaði hefur áhrif á hliðrænar hringrásir, rýrir það merki-til-suðs í sendingum merkja. Í alvarlegum tilfellum getur sent merkið verið yfirbugað af EMI hávaða, sem gerir eðlilega notkun ómögulega. Þegar EMI hávaði hefur áhrif á stafrænar hringrásir getur það valdið því að hringrásin frjósi eða hættir að virka, sem leiðir til bilunar í rafeindabúnaðinum. Notkun hávaðasíu getur í raun komið í veg fyrir að rafmagnsmillistykkið bili vegna utanaðkomandi rafsegultruflana.

Hluti af EMI hávaða sem kemur frá inntak straumbreytisins getur birst við úttakið. Þessi hávaði getur framkallað spennu í hleðslurás straumbreytisins, valdið bilun í hringrásinni eða truflað sendinguna. Einnig er hægt að koma í veg fyrir þessi vandamál með því að nota hávaðasíur. Aðgerðir orkusíu eru meðal annars:

1. Koma í veg fyrir að utanaðkomandi rafsegulhljóð trufli stýrirásina á sjálfum straumbreytinum.

Skuryflöturnar á lóðréttri endafressu (eru til fræsingar) eru á hliðum þess, hannaðir til að skera lárétt, borkrona (er til að bora) skurðarflötur er á endanum, hannaður til að skera lóðrétt niður á við .. þú munt taka eftir því að endafress hefur venjulega flata á enda bitans.

2. Koma í veg fyrir að utanaðkomandi rafsegulhljóð trufli virkni hleðslubúnaðarins sem er tengdur við straumbreytinn.

3.Bæla EMI sem myndast af straumbreytinum sjálfum.

4.Bæla EMI myndað af öðrum tækjum og sent í gegnum straumbreytinn.
